Análisis del conector 12V-2x6 en las RTX 40 SUPER y RTX 50: ¿Supera realmente al problemático 12VHPWR que se quemaba?

Uno de los debates más importantes en la generación actual de tarjetas gráficas ha sido el conector 12VHPWR, que ha generado críticas hacia NVIDIA y el PCI-SIG. La solución, el nuevo estándar 12V-2×6, es técnicamente similar al 12VHPWR pero con mejoras en tolerancias y calidad de construcción. Sin embargo, aún existen preguntas sobre la implementación del estándar por parte de los fabricantes de tarjetas gráficas.

El análisis de Igor’s Lab revela que varios factores influyen en el fallo de los conectores de las tarjetas gráficas y muestra la necesidad de un estándar mejorado. CEM 5.1, en contraposición a CEM 5.0, introduce rangos de tolerancia más ajustados, aunque aún podrían considerarse un tanto laxos.

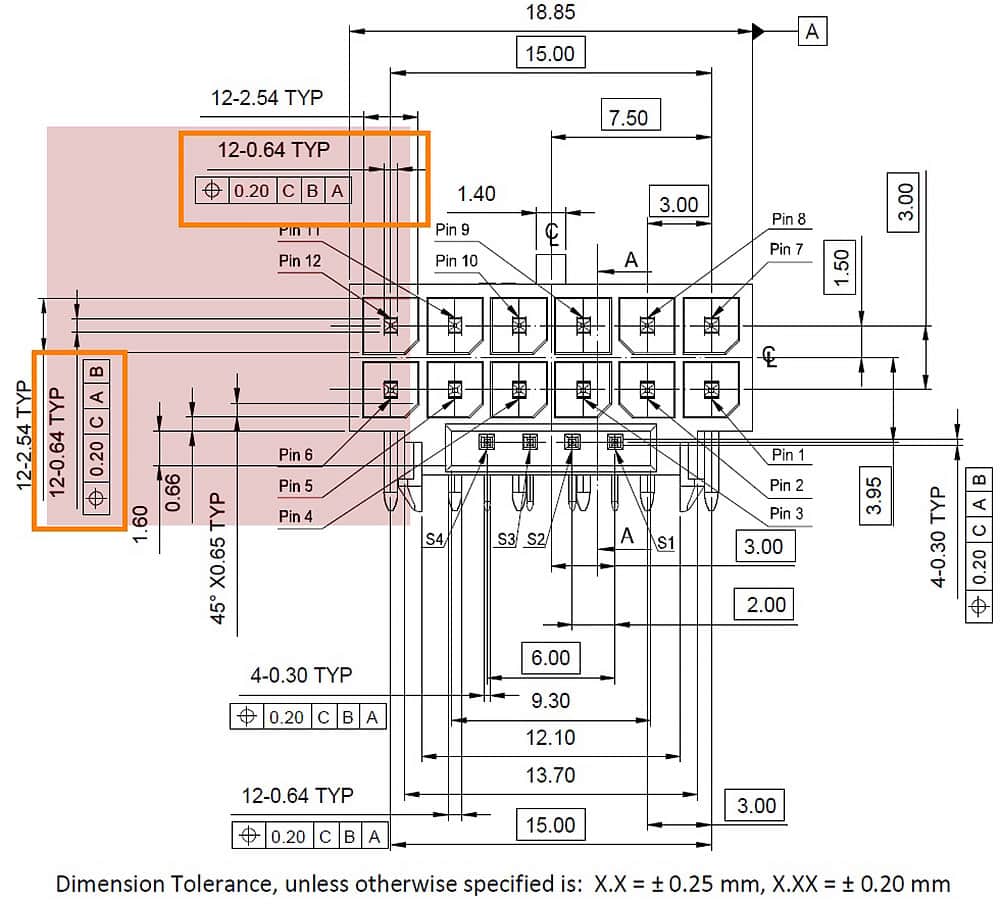

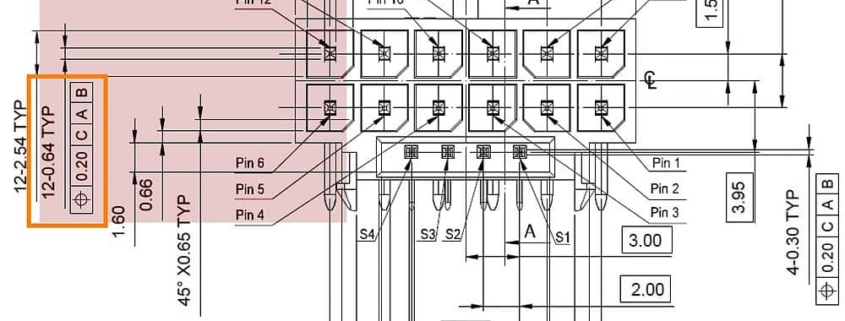

En particular, las nuevas especificaciones exigen tolerancias de 0.02 mm y 0.05 mm para los pines y clavijas respectivamente. Sin embargo, no se especifican valores de torsión, tolerancias de posición ni presión de contacto entre los pines y clavijas.

Otra preocupación es la falta de especificaciones con respecto a la composición del material de los pines del conector. Aunque el PCI-SIG establece que deben ser de latón y recubiertos de estaño, no se determinan las proporciones de cobre y zinc en la mezcla de latón. Diferentes fabricantes utilizan proporciones variadas, lo cual afecta la calidad y durabilidad de los pines.

Además, la alineación y el corte de los pines son cruciales para garantizar un ensamblaje adecuado entre el conector y el enchufe. La falta de alineación y el desgaste prematuro de los pines son problemas comunes en el estándar actual.

En resumen, el estándar 12V-2×6 bajo CEM 5.1 es un avance significativo en comparación con el 12VHPWR bajo CEM 5.0, pero sigue presentando desafíos en términos de calidad, montaje y material. Se requieren especificaciones y estándares de calidad más estrictos y una mejor supervisión por parte de los fabricantes. Además, se espera que las futuras RTX 50 con nuevos diseños de PCB aborden muchos de los problemas actuales del conector. No obstante, seguirán siendo necesarios adaptadores y precauciones adicionales para garantizar la seguridad y funcionamiento de las tarjetas gráficas.
